Canalización eléctrica

Una canalización eléctrica en simple, es un método utilizado para proteger los conductores de una instalación y garantizar la distribución segura y eficiente de la electricidad en cualquier tipo de proyecto. Se trata de tubos de diversos materiales que protegen a los conductores de un posible daño y evitan que sean afectados por una falla mecánica o por la corrosión producida por el ambiente, los químicos, las altas temperaturas o la humedad. Por otro lado, las canalizaciones eléctricas garantizan la durabilidad de los cables.

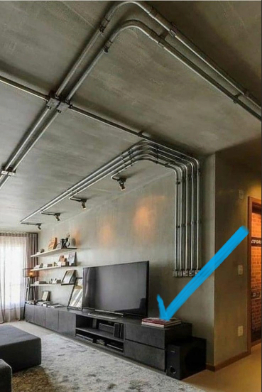

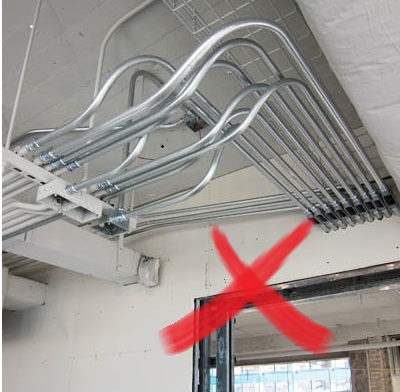

mala ejecución	buena ejecución

El primer paso en la instalación de una canalización eléctrica es realizar un diseño detallado del sistema, teniendo en cuenta la carga eléctrica prevista, la ubicación de los puntos de conexión y los materiales a utilizar y asegurarse de cumplir con los Pliegos Técnicos Normativos RIC dictados por la Superintendencia de Electricidad y Combustibles (SEC).

ir a Normas RIC

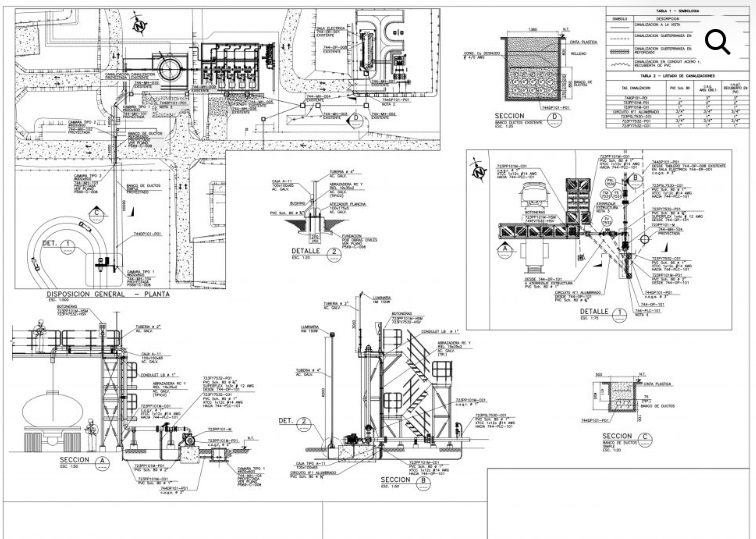

Diseño de los circuitos

El diseño debe incluir la ubicación de los tableros eléctricos, los puntos de conexión y las rutas de las canalizaciones y tipos de ambiente que será expuesto. Es crucial calcular adecuadamente las cargas eléctricas para dimensionar las protecciones, los conductores y tipo de canalización.

Selección de materiales

El Pliego RIC N.° 04 establece estándares específicos que deben seguirse rigurosamente para cumplir con la seguridad y calidad. Existen diversos tipos de canalizaciones eléctricas, si tenemos en cuenta los materiales con los que son fabricadas encontramos dos grandes grupos: las metálicas y las no metálicas. Es importante considerar las condiciones que enfrentará la canalización eléctrica para seleccionar cual usar. Se aplicarán las condiciones más desfavorables

Nota: Todos los conductores eléctricos aislados y canalizaciones no metálicas, para ser utilizados en instalaciones, deberán ser retardantes a la llama y autoextinguentes (RIC N.° 04 -5.2)

Tipo de Canalización	Material Común	Ambientes Compatibles	Características Principales
EMT	Acero galvanizado liviano	Interiores comerciales y oficinas, a la vista u ocultos.	Fácil de moldear. No apto para zonas altamente corrosivas.
RMC / IMC	Acero galvanizado pesado o semipesado	Industrias pesadas, refinerías, exteriores con riesgo de impacto severo.	Máxima resistencia mecánica. Conexiones roscadas herméticas.
cag cai	acero galvanizado acero inoxidable	Industrias pesadas, refinerías, exteriores con riesgo de impacto severo	Máxima resistencia mecánica. Conexiones roscadas herméticas
PVC Cédula (SCH) 40 y 80	Policlururo de vinilo rígido	Ambientes húmedos, subterráneos (directo o en concreto) y zonas costeras.	Resistente a la corrosión y químicos. El PVC Cédula 80 tolera impactos leves.
PVC Cédula (SCH) 40 y 80	Libre halógeno Resistente a UV	Ambientes húmedos, subterráneos (directo o en concreto) y zonas reunión de personas	Resistente a la corrosión y químicos. El PVC Cédula 80 tolera impactos leves.
Flexible Metálico	Acero entrelazado	Interiores secos, conexiones de motores y zonas con vibración constante.	Alta flexibilidad. No es hermético (vulnerable al agua).
Flexible Hermético	Acero con chaqueta plástica / PVC flexible	Exteriores expuestos a lluvia, maquinaria industrial expuesta a aceites o refrigerantes.	Combina la flexibilidad mecánica con total estanqueidad a líquidos.
Bandejas Portaconductores / Escalerillas	aluminio, galvanizado	Cuartos de datos (Data Centers), pasillos industriales y subestaciones.	Aloja grandes volúmenes de cables. Facilita la ventilación y el mantenimiento.
Bandejas Portaconductores / Escalerillas	Acero inoxidable, fibra de vidrio FRP	Áreas especiales o corrosivas	Aloja grandes volúmenes de cables. Facilita la ventilación y el mantenimiento.

Nota: En las canalizaciones eléctricas (es decir, las tuberías, ductos o cañerías que protegen los conductores), está estrictamente prohibido utilizar los colores rojo, amarillo o azul según lo dictaminado por los reglamentos técnicos modernos, como el Pliego Técnico RIC N° 04 de la SEC.

Restricciones Ambientales Críticas

☀️ Intemperie y Radiación UV: Los tubos plásticos estándar (como el poliducto naranja o el PVC convencional de baja calidad) se tuestan y quiebran rápidamente bajo el sol. En exteriores expuestos a radiación directa se debe emplear PVC con protección UV certificada,EMT, RMC, CAG, entre otros.

💧 Presencia de Líquidos y Lavado a Presión: En industrias alimentarias o plantas de procesos químicos, la única canalización flexible permitida es el Flexible Hermético acompañada de conectores con empaques sellantes.

⚠️ Zonas con Riesgo de Explosión (Clasificadas): En gasolineras o refinerías donde existen gases inflamables, se exige canalización rígida metálica pesada (CAG, RMC, entre otros.), con sellos cortafuegos dedicados para evitar el viaje de chispas a través del ducto.

A tener en cuenta

En lugares de reunión de personas, Solo se podrá utilizar canalizaciones que sean instaladas en forma embutida, preembutida u oculta, que contengan una barrera térmica de clasificación F 90 y en edificaciones de altura mayor a 5 pisos, F 120, además, Solo se podrán utilizar tendidos de circuitos finales y no destinadas a alimentadores o subalimentadores, ni en circuitos de emergencias.

Las canalizaciones no podrán cruzar o estar ubicadas en ductos de ventilación

Toda caja deberá siempre quedar accesible, deben estar rígidamente fijas a la superficie sobre la cual van montadas y tener su respectiva tapa, además, las cajas de derivación serán tales que permitan alojar holgadamente todos los conductores que deban contener, dejando un volumen disponible del 25%.

Evitar, en lo posible, la mezcla de canalizaciones de ductos metálicos con ductos no metálicos y si no es posible, usar una caja de derivación para hacer el enlace. excepcion el flexible.

No se permite el uso de la tubería eléctrica metálica o no metálica como soporte de aparatos, artefactos o equipos.

Las canalizaciones eléctricas deben colocarse retiradas a no menos de 0,15 m de ductos de calefacción, conductos, ductos de escape de gases o aire caliente. además, no podrán ubicarse en un conducto, staff o espacio cerrado común con tuberías de gas o combustible, en el cual se puede producir una atmosfera explosiva, ni a una distancia inferior a 0,6 m en ambientes abiertos. Los enchufes, interruptores y cajas de derivación forman parte de la canalización

Las canalizaciones eléctricas no se instalarán debajo de elementos que pudieran producir condensación o filtraciones, tales como las destinadas a conducción de vapor, de agua, de gas o similares.

En un mismo conducto, shaft o canal de una construcción, solo se podrán instalar canalizaciones eléctricas y de comunicación o control.

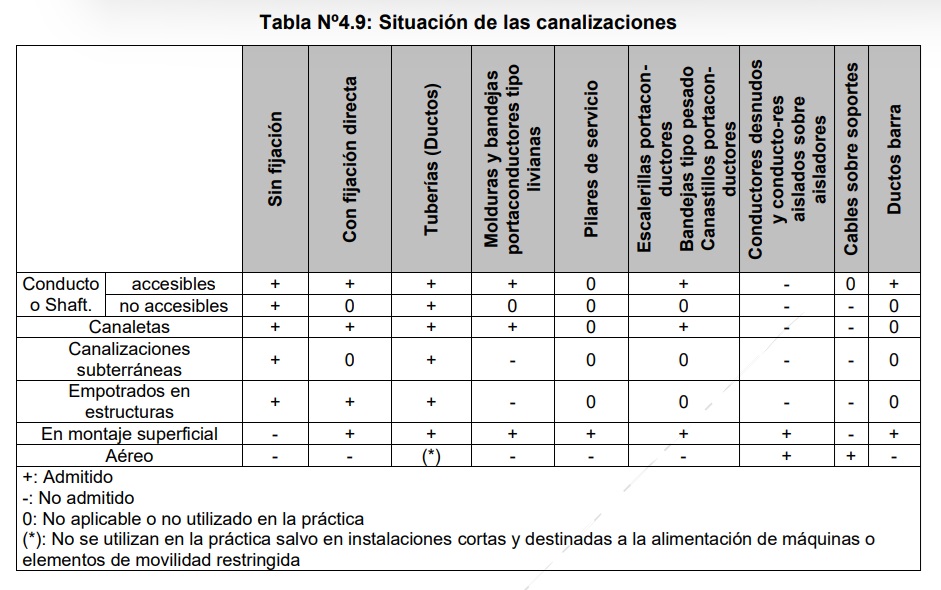

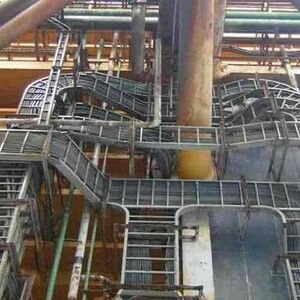

Escalerilla porta conductores

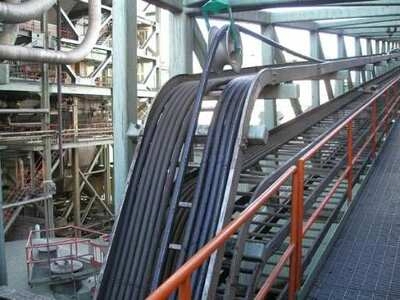

Una escalerilla Porta conductores es un sistema mejorado para ubicar cables eléctricos, de red, telefónicos, etc. en una estructura resistente que puede instalarse a la vista o dentro de las paredes de los edificios residenciales, comerciales o industriales. Esta alternativa resulta cómoda y fácil de acceder a la hora de remover los conductores viejos o de añadir los nuevos; dependiendo del uso, se fabrica y recubre con diferentes materiales que permiten protegerla de la corrosión.

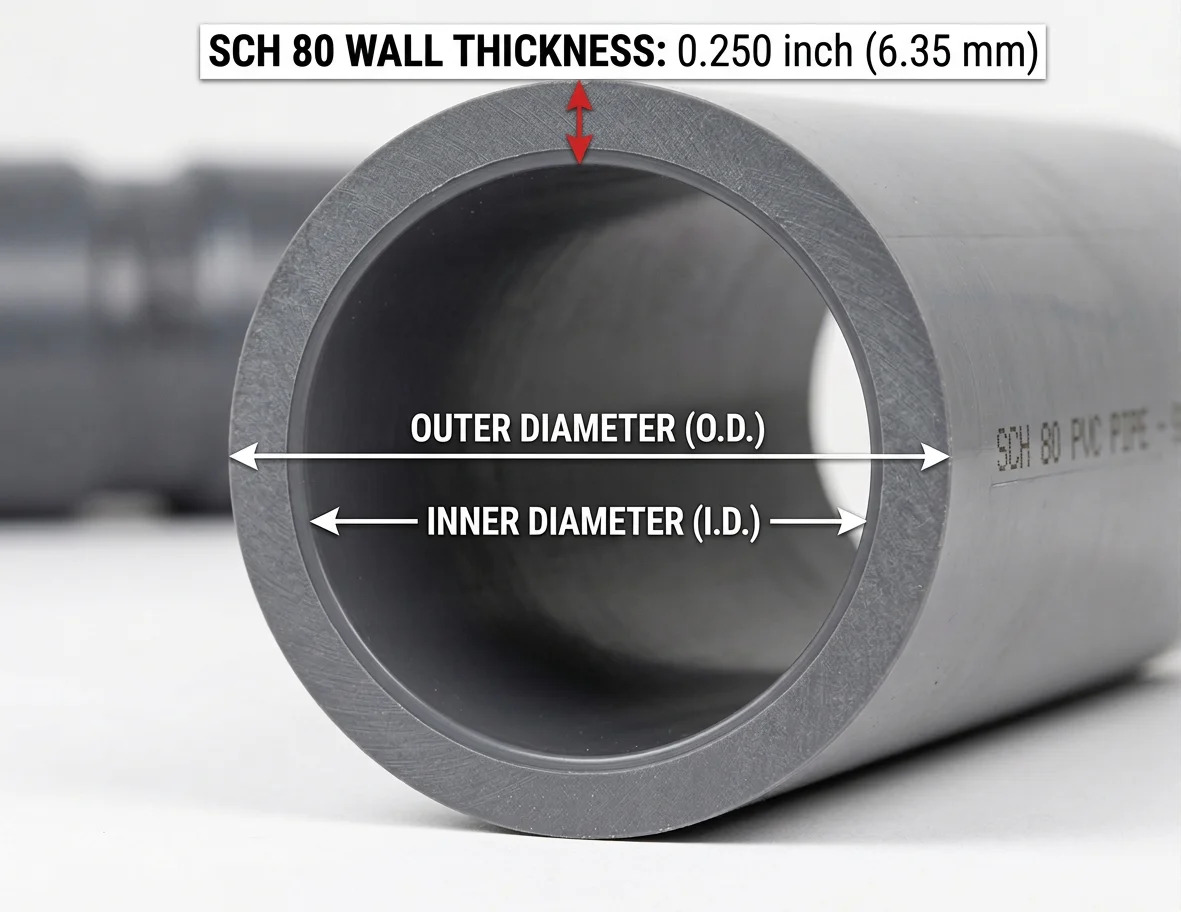

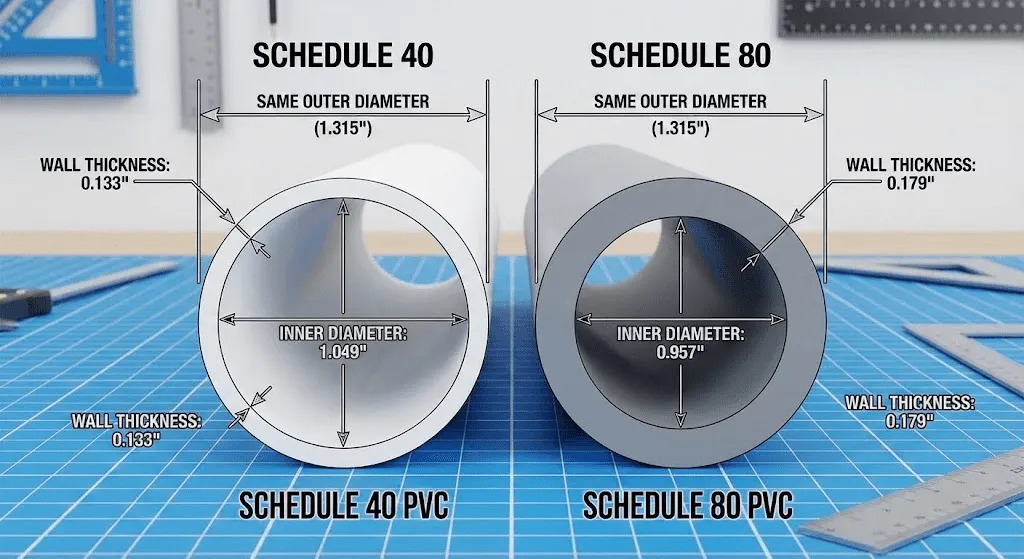

PVC Schedule = SCH = Cédula 40 y 80

El PVC eléctrico es un material termoplástico diseñado especialmente para canalizar y proteger conductores eléctricos, caracterizado por ser un excelente aislante que previene descargas.

Propiedades Principales

Aislamiento eléctrico: No conduce electricidad, lo que elimina el riesgo de cortocircuitos o electrocución al contacto con la estructura.
Aislamiento y resistencia química: Es impermeable a la humedad y resiste ácidos, álcalis y corrosión.
Propiedades autoextinguibles: A diferencia del PVC sanitario, el PVC eléctrico certificado no propaga llamas de forma activa ante un calentamiento extremo.
Peso ligero y flexibilidad: Permite cortes fáciles, uniones rápidas con adhesivos y un transporte sencillo en obras.

Tipos y Consideraciones de Uso

Normativa y certificación: Debe contar con sellos y la certificación SEC, respetar la regla de ocupar máximo el 40% de su capacidad interior con cables para permitir ventilación.
Exposición solar: El PVC estándar se debilita con los rayos UV del sol; para exteriores se requieren pinturas especiales o protecciones específicas. O utilizar PVC para exposición UV.
Identificación: PVC con protección UV, libre halógeno.

Cañería RMC / IMC /CAG de Acero Galvanizado

La cañería de acero galvanizado , es un ducto metálico de pared gruesa diseñado para proteger y conducir conductores eléctricos en condiciones exigentes.

Características Principales

Material y fabricación: Hecha de acero de alta resistencia con recubrimiento de zinc aplicado por inmersión en caliente, tanto en el interior como en el exterior, también existen en acero inoxidable.
Normativa: Fabricada comúnmente bajo la norma ANSI C80.1 (y normativas eléctricas internacionales asociadas como IEC 61386).
Dimensiones estándar: Su largo normalizado es de 3 metros por tramo.
Extremos y unión: Sus extremos vienen roscados (con hilo tipo NPT paralelo o cónico) e incluye una copla en uno de los extremos para facilitar la continuidad y unión rápida entre tramos.
Superficie interior: Posee un acabado interno liso que reduce la fricción, facilitando el deslizamiento y cableado de los conductores sin dañar su aislante.

Propiedades y Aplicaciones

Resistencia mecánica: Ofrece máxima protección contra impactos severos, aplastamientos y daños por tensión mecánica.
Protección contra la corrosión: El baño de zinc previene la oxidación, permitiendo su uso en ambientes húmedos, exteriores o industriales pesados.
Tipos de instalación: Se emplea a la vista.

EMT

La tubería EMT es un conducto metálico galvanizado que protege cables eléctricos frente a golpes, humedad y riesgos externos. Su uso está regulado en proyectos residenciales, comerciales e industriales para garantizar seguridad y durabilidad.

Principales ventajas de la tubería EMT

Seguridad eléctrica: protege los conductores contra cortocircuitos y descargas.
Durabilidad: el recubrimiento galvanizado la hace resistente a la corrosión.
Versatilidad: apta para proyectos en interiores y exteriores.
Normativa: cumple con los estándares exigidos por la SEC.

Instalación de canalización

Se deben instalar la canalización seleccionada en las rutas prediseñadas, se realiza el montaje de cajas de conexión y tableros asegurando que el cable no sufrirá daños con rebabas, deberán respetar los radios de curvatura.
