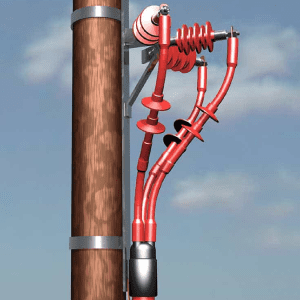

🔧 Mufas y Terminaciones de Cable
Acometidas Aéreas · Empalmes Subterráneos · Tecnologías Termo y Contráctil en Frío
Concepto y Función
La mufa es el elemento de transición y remate que impide la penetración de humedad, lluvia y polvo al interior de los ductos y conductores. Se utiliza fundamentalmente en la parte superior de las tuberías de bajada de empalmes aéreos y en empalmes rectos o derivaciones subterráneas.
Exigencia en Empalmes Aéreos (RIC N°01):
La tubería de bajada galvanizada (CAG) o PVC Schedule debe coronarse con una mufa de intemperie colocada por sobre la altura del soporte del cable de acometida, orientando la curva hacia abajo para evitar que el agua escurra hacia los cables.
La tubería de bajada galvanizada (CAG) o PVC Schedule debe coronarse con una mufa de intemperie colocada por sobre la altura del soporte del cable de acometida, orientando la curva hacia abajo para evitar que el agua escurra hacia los cables.
Tipos Principales de Mufas
- Mufa de Acometida Aérea: Fabricada en aluminio fundido o PVC resistente UV, con boquillas aisladas para el paso individual de fase y neutro.
- Mufa Termocontraíble (Heat Shrink): Tubo o manga polimérica con adhesivo termofusible interno que se contrae con pistola de calor, sellando empalmes subterráneos con grado de hermeticidad total.
- Mufa Contráctil en Frío (Cold Shrink): Manga preexpandida sobre un núcleo plástico removible que se retira manualmente, sin requerir fuego ni soplete en faena.
- Mufa de Resina / Gel: Carcasa plástica que se rellena con resina de poliuretano bicomponente, indicada para inmersión continua o paso de agua.
Recomendaciones de Instalación
Antes de aplicar cualquier terminación o mufa subterránea, es imperativo lijar y desengrasar la cubierta externa del cable, escalonar adecuadamente la aislación sin morder los conductores y asegurar la continuidad de la pantalla o armadura metálica.
