⚡ Tableros Eléctricos
Extracto normativo · RIC / IEC

Conceptos generales

Un tablero eléctrico es un gabinete o caja que contiene diversos componentes necesarios para el funcionamiento seguro y eficiente de una instalación eléctrica. Estos componentes incluyen dispositivos de conexión, control, maniobra, protección, medición, señalización y distribución., por lo tanto, la cantidad de tableros dispuestos en un circuito eléctrico se determinará buscando como base la seguridad, funcionalidad y flexibilidad, considerando la distribución y finalidad de los recintos. Estos tableros deben instalarse en lugares seguros y fácilmente accesibles.

Los Tableros deben cumplir con los siguientes requisitos:

• En locales de reunión: recintos cerrados con llave, acceso solo a personal calificado.
• En recintos peligrosos: según Pliego Técnico Normativo RIC N°12.
• Altura de montaje: 0,45 m a 2,0 m (excepciones: CCM, armarios, alumbrado público, recarga VE).
• No se aceptan tableros abiertos.
• Interior: IP 41 mínimo, Exterior bajo techo: IP 44; exterior sin techo: IP 54. En lugares mojados: IP X4 mínimo.
• En recintos húmedos: separación ≥ 6,5 mm de paredes.

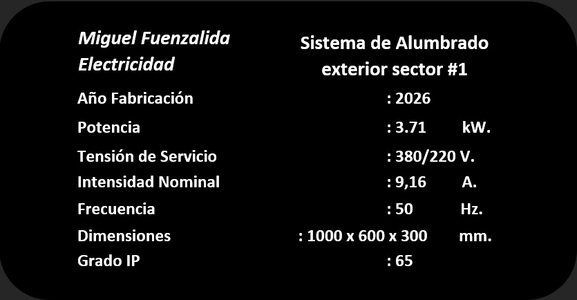

Todo tablero debe llevar información clara y visible

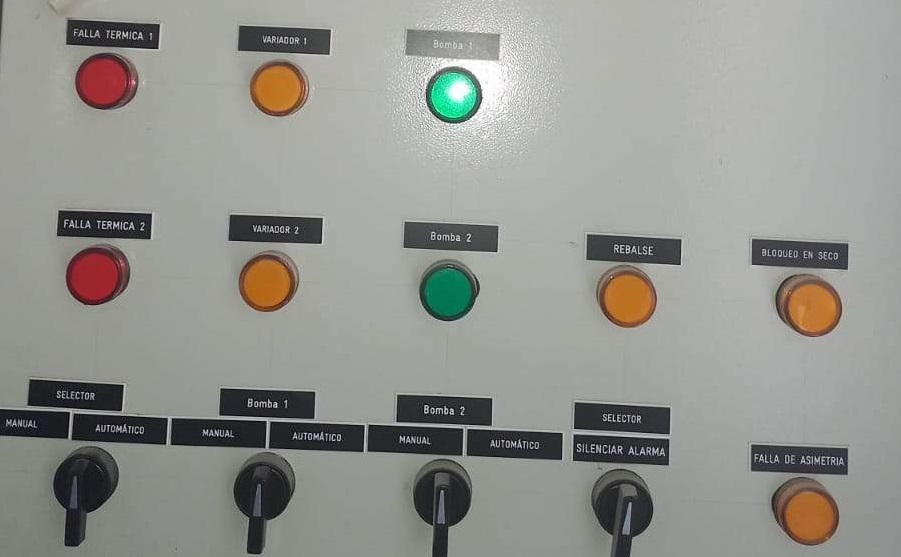

• Rotulaciones, señalizaciones y advertencias, estas deben ser Simples y comprensibles, indelebles, legibles y diseñadas para ser legibles durante la vida útil.
• Cuadro, tabla o listado indicador de circuitos y rotulado de circuitos (número y función).
• Diagrama unilineal actualizado, legible y con protección permanente.
• Todas las protecciones y aparatos de maniobra rotulados con número de circuito y servicio.
• Seccionador con marcación clara de posición abierto/cerrado.
• Identificación clara de la sección milimétrica de los alimentadores que ingresan.

Espacios de trabajo en tableros y salas eléctricas

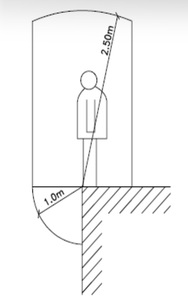

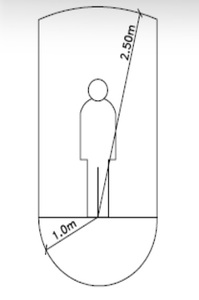

Zona alcanzable: 2,50 m arriba, 1,0 m lateral, 1,0 m abajo.

Figura 2.1 — Espacios de trabajo	Figura 2.2 — Espacios de trabajo

5.4.2 Espacios de trabajo mínimos según tabla Nº2.1 (distancias en metros).

• Condición 1: Un lado partes energizadas descubiertas, lado opuesto no conductor o protegido.
• Condición 2: Un lado partes energizadas, lado opuesto conductor puesto a tierra (hormigón, ladrillo, etc.).
• Condición 3: Partes energizadas a ambos lados, operario entre ellas.
• Excepción: No se requieren espacios detrás si el acceso es frontal/lateral, respetando valores de tabla.

Si la parte energizada está en el frontal, espacio libre mínimo de 1,50 m. El Acceso mínimo: ancho 0,80 m, altura 2,20 m. Puertas hacia fuera, cerraduras que abran desde el interior sin llave. Altura libre sobre espacios de trabajo ≥ 1,0 m. Iluminancia mínima: 500 lux y No se usarán como almacenamiento ni estadía ni se instalarán tuberías de agua o gas.

En Salas eléctricas

• Exclusivas para equipos eléctricos con Resistencia al fuego RF 120 y con Aislantes tipo seco o líquido clase K (IEC 61039, T° ignición >300°C).
• Piso antideslizante, sin obstáculos, iluminación y alumbrado de emergencia (≥2 h, 5 lux en accesos, según RIC N°08) con Circulación de aire y ventilación sin obstáculos.
• Letreros de acceso restringido a personal no calificado.

Especificaciones de construcción

• Materiales no propagadores de llama, resistentes a corrosión.
• Cubierta cubre equipos y puerta exterior (bisagras). Se permiten luces piloto, equipos de medida si se mantiene IP.
• Acceso a protecciones solo abriendo puerta exterior (con cierre y llave) y Partes energizadas solo removiendo cubierta (personal calificado).
• Excepción: seccionador bajo carga accionable desde exterior.
• No aplica a centros de control de motores (CCM).
• Envolvente resistente a esfuerzos; cubierta impide contacto con partes energizadas.
• Perforaciones adecuadas para manillas, eliminando rebabas y manteniendo galvanizado.
• Fijación mediante bisagras, cierre a presión o tornillos imperdibles.
• Cajas (baja capacidad), gabinetes (mediana), armarios autosoportados (gran capacidad, acceso frontal/lateral).
• Parte eléctrica montada en bastidor/riel DIN, independiente de la envolvente, con conexión a tierra.
• Cableado en bandejas portaconductores no metálicas (máx. 50% sección). Excepción: < 8 circuitos.
• Espacio suficiente para mantenimiento.
• Previsión de ampliación del 25% por tipo de servicio.
• Cajas metálicas de acero plegado/soldado; acabado anticorrosión.
• Materiales no metálicos: no higroscópicos, autoextinguentes, IK 07, resistencia UV, libres de halógenos en locales de reunión.
• Distancias mínimas entre partes desnudas según tabla Nº2.2 (excepto contactos de dispositivos).

Orden de conexionado

• Alimentación → dispositivo de maniobra → protección.
• En montaje vertical, alimentación a contactos fijos (superiores) para que al operar queden desenergizados los inferiores. Si no es posible, letrero de advertencia (rojo/blanco).
• Montaje horizontal: conexión directa a barras verticales, palanquilla se mueve acercándose a barras al energizar.

Tableros generales

• Tablero general si existe más de un tablero de distribución. También si el único tablero está a >30 m del equipo de medida.
• Interruptor general omnipolar (incluye neutro).
• Tableros generales auxiliares para derivar subalimentadores.
• No se mezclan alimentadores de distintas tensiones.

Tableros de distribución

• Máximo 25 circuitos por protección general.
• Interruptor general omnipolar (excepto domiciliarios ≤3 circuitos).
• Agrupación por servicios (fuerza, alumbrado, climatización) con protecciones generales omnipolares (excepto <4 circuitos).
• En locales específicos (aeropuertos, hoteles >300 hab., espectáculos >1000, centros comerciales >2000m², oficinas gran altura, ambientes explosivos):
• Interruptor general omnipolar + diferencial general de 300 mA (sin reemplazar diferenciales de circuito).
• O protección por detección de falla de arco (IEC 62606).

Tableros móviles, de transferencia y de control

• Señalética y pulsador exterior de emergencia.
• Alimentación por cordón flexible H07RN-F (5 o 3 conductores), con conexión a tierra.
• Tableros moviles cuenten con cables que soporten las intensidades y potencias designadas.
• IP 56 e IK 07 mínimo (anexo N°4.1 RIC N°04).
• Transferencia manual/automática según IEC 61439-1/-2.
• Edificios >5 pisos con sistema de emergencia: botonera de desconexión en acceso principal (RIC N°08).
