📐 Planos DWG Eléctricos
Formatos, bloques, simbología y requisitos SEC (RIC N°18)
Criterios de Presentación de Planos
El dibujo de planos eléctricos debe ajustarse a las normativas técnicas vigentes. En Chile, el Pliego Técnico Normativo RIC N°18 establece los formatos y rotulados reglamentarios para el ingreso de proyectos ante la Superintendencia de Electricidad y Combustibles (SEC).
Componentes habituales de un plano eléctrico
- Planta de Alumbrado y Enchufes: Distribución en planta con canalizaciones, centros de luz, interruptores y Enchufes.
- Diagrama Unilineal: Esquema con alimentador principal, protecciones generales, diferenciales y circuitos derivados con calibres de conductores y ductos.
- Cuadro de Cargas: Detalle del Consumo, Diyuntores, fases equilibradas, potencia, sección del alimentador y ubicación del mismo.
- Detalles de Montaje: Detalle de puesta a tierra, tablero general, acometida y canalizaciones subterráneas.
Catálogo de Planos Formatos Dwg y Plantillas
Explora nuestra selección de planos en Formato .DWG. Puedes filtrar entre proyectos profesionales elaborados para presentación oficial ante la SEC y plantillas de descarga gratuita.
Recuerda que acá puedes descargar Open CAD Studio que es una herramienta de diseño CAD gratuita. Puedes descargarlo desde programas. ó Descargar Open CAD Studio desde aquí
Si usas AutoCAD, y aún no dominas la herramienta, te recomiendo comenzar con los tutoriales disponibles en línea. te dejo el enlace De punto y línea un curso completo y gratis Ir al tutorial de AutoCAD
Simbología Eléctrica Normalizada SEC DWG
Todos los símbolos normalizados según pliegos RIC N°18. Incluye Puesta tierra y tableros TDA, protecciones y rotulación reglamentaria.
- bloques normalizados listos para insertar
- Sin escala 1/1
- Formato DWG
Trifásico Simple BT1 DWG
Plano completo para instalación eléctrica trifásica simple en baja tensión (tarifa BT1). Cuenta con distribución en planta, acometida, medidor trifásico, tablero general y cuadro de cargas con balance equilibrado por fases R, S y T. Sin Escala
- Diagrama unilineal trifásico con detalles de protecciones
- Cuadro de cargas con equilibrio de fases (R-S-T)
- Listo para presentación de trámite TE-1 ante SEC
Casa 2 Pisos, Dos TDA DWG

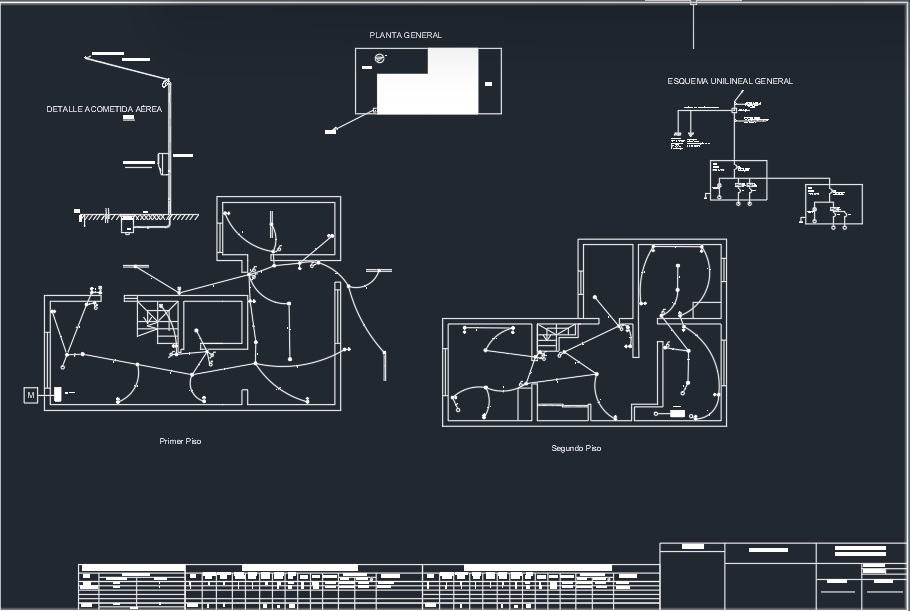

Proyecto integral para vivienda de dos niveles. Diseñado con acometida y dos tableros de distribución de alumbrado (TDA 1er piso y TDA 2do piso) enlazados. Incluye cuadro de resumen general, cálculo de alimentadores y diagrama unilineal. Sin Escala
- Distribución completa en planta 1er y 2do piso
- 2 Tableros TDA enlazados + Cuadro de resumen
- Esquema unilineal con protecciones independientes
Plano Casa 1 piso DWG
Plano estructural y arquitectónico base de una vivienda de un piso. Cuenta con distribución de recintos, cotas perimetrales y vanos, sirviendo como plantilla ideal para proyectar instalaciones eléctricas en AutoCAD.
- Distribución de recintos acotada
- Excelente base para trazar circuitos eléctricos
- Formato DWG libre para uso personal y estudio
Plano Arquitectónico 2 niveles DWG

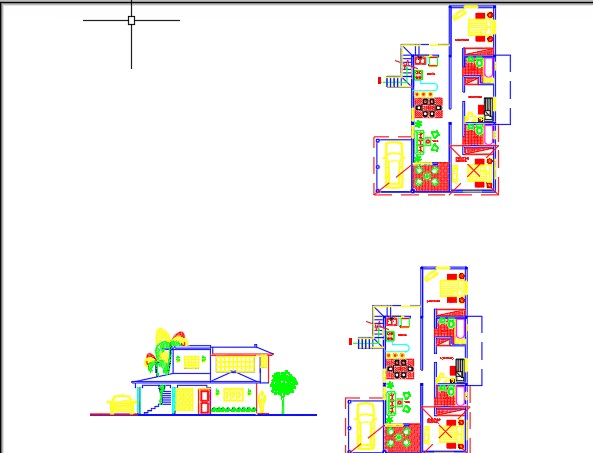

Plano arquitectónico de vivienda residencial distribuida en dos plantas. Incluye distribución espacial de recintos, permitiendo diseñar canalizaciones entre pisos y dimensionar alimentadores de forma práctica.
- Distribución de primer y segundo nivel
- Facilita diseño de alimentadores y montantes
- Formato DWG libre para uso personal y estudio
Plano Rancagua DWG (Ubicación)

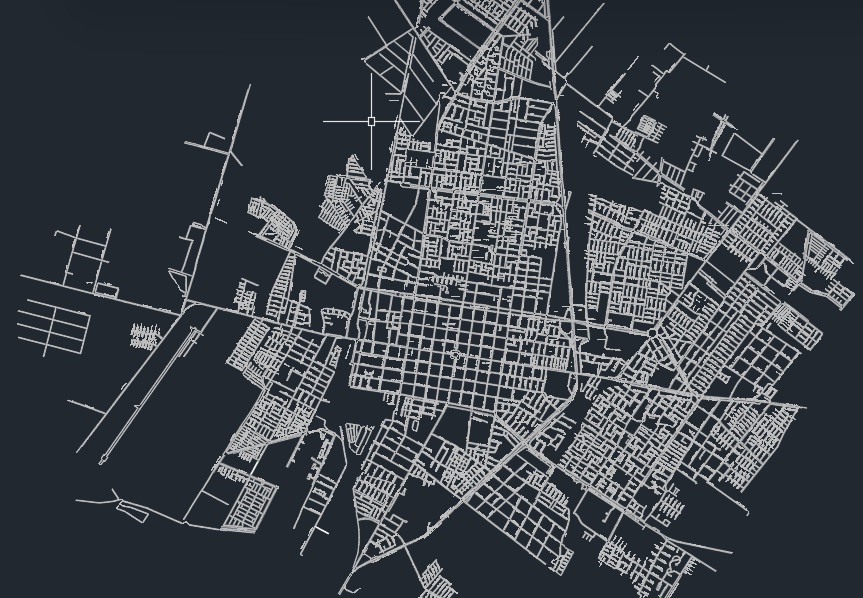

Plano en formato DWG de la ciudad de Rancagua con trazado vial y nombres de calles. Ideal para recortar y utilizar como croquis de emplazamiento en la viñeta reglamentaria de tus proyectos eléctricos presentados ante la SEC.
- Trazado vial de calles y cuadrantes urbanos
- Indispensable para láminas de ubicación reglamentarias
- Formato DWG libre para uso personal y técnico
No se encontraron planos coincidentes
No hay planos que cumplan con los filtros de búsqueda seleccionados. Intenta modificar tus criterios o restablece los filtros.
Adquirir Plano Profesional
Nombre del Plano
