INSTRUMENTACIÓN Y REDES

Comunicaciones Industriales

Buses de campo, redes serie e industriales: Modbus RTU/TCP, RS-485, Profibus DP, Ethernet/IP, cableado apantallado y topologías para integración SCADA y telemetría.

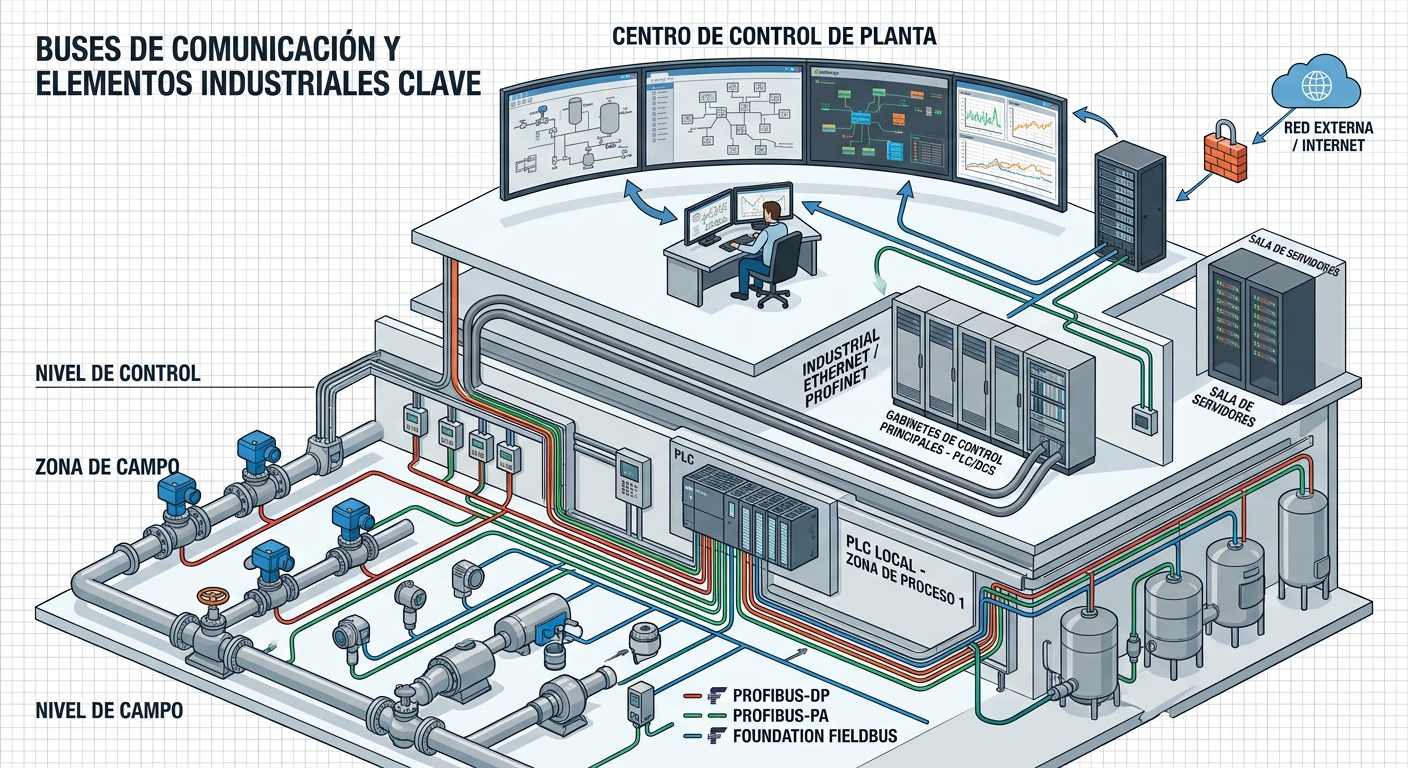

Comunicaciones Industriales

📡 Redes y Buses de Comunicación Industrial
RS-485 · Modbus RTU/TCP · Ethernet Industrial · Topologías y Resistencia de Terminación

Importancia de las Redes Industriales

En la automatización moderna, la comunicación digital sustituye al cableado punto a punto clásico de relés y señales analógicas. A través de un único par trenzado apantallado o un cable Ethernet, un PLC o sistema SCADA puede interrogar cientos de variables de proceso desde variadores, medidores de energía y sensores inteligentes.

Resistencias de Fin de Línea (Terminador RS-485):
En un bus RS-485 multipunto, es indispensable instalar una resistencia de terminación de 120 Ω en los dos extremos físicos del bus (primer y último nodo) para evitar reflexiones de señal electromagnética que corrompen las tramas de datos.

Protocolos Más Utilizados

  • Modbus RTU (Capa física RS-485): Protocolo maestro-esclavo binario, el más universal y económico. Direcciona hasta 247 esclavos con velocidades típicas de 9600 a 115200 bps.
  • Modbus TCP: Encapsula las tramas Modbus dentro de paquetes TCP/IP estándar a través de cables de red Ethernet Cat 6 con conectores RJ-45 (puerto TCP 502).
  • Profibus DP: Bus de campo de alta velocidad (hasta 12 Mbps) característico del ecosistema Siemens sobre cable morado blindado de 2 hilos.
  • Ethernet/IP / Profinet: Redes industriales deterministas de tiempo real basadas en Ethernet para comunicación de alta velocidad entre PLC, HMI y periferia distribuida.

Reglas de Oro en Cableado de Comunicaciones

Criterio Buena Práctica Obligatoria Riesgo por Incumplimiento
Canalización Separada Llevar los cables de datos separados de cables de fuerza (mínimo 20-30 cm o tabique separador). Ruido inducido y pérdida de paquetes de comunicación.
Puesta a Tierra de Pantalla (Shield) Aterrizar la malla de blindaje en un solo extremo (habitualmente en el tablero maestro). Bucles de tierra (Ground loops) si se aterriza en ambos extremos.
Topología Conexión tipo Daisy-Chain (guirnalda / bus lineal de nodo a nodo sin derivaciones en estrella o T largas). Desadaptación de impedancia y eco en la línea.
