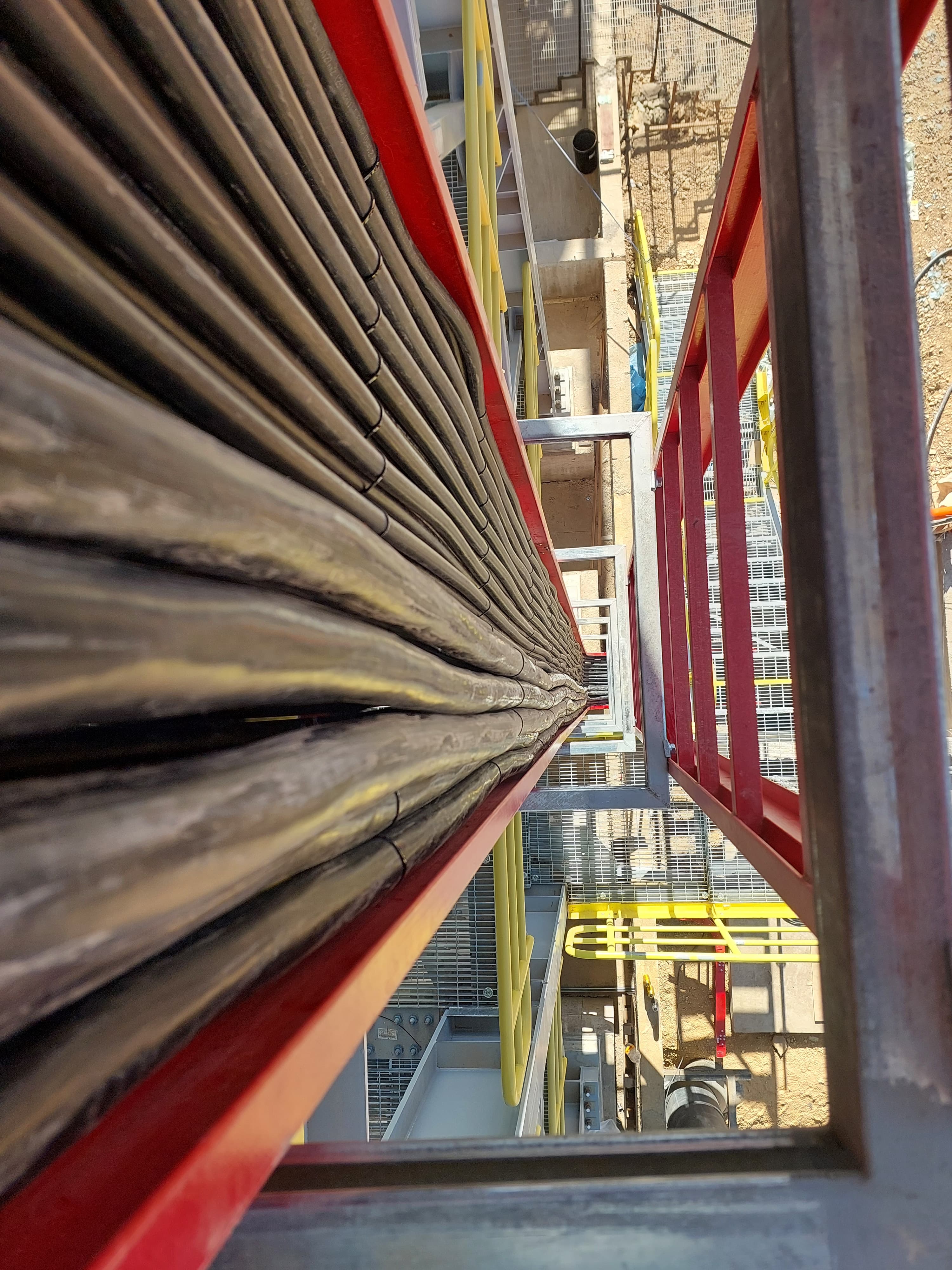

🔌 Conductores Eléctricos
Extracto normativo · RIC N°04 · Criterios de Selección y Ampacidad
Conceptos Generales
El conductor eléctrico es el elemento medular de una instalación destinado al transporte seguro de la energía eléctrica. Su dimensionamiento debe contemplar tres criterios fundamentales: capacidad de transporte de corriente (ampacidad), caída de tensión máxima admisible y comportamiento ante esfuerzos térmicos de cortocircuito.
Código de Colores Reglamentario (RIC N°04):
- Fase 1 (R / L1): Azul
- Fase 2 (S / L2): Negro
- Fase 3 (T / L3): Rojo
- Neutro (N): Blanco
- Tierra de Protección (PE): Verde o Verde/Amarillo
Tipos de aislación más utilizados
- EVA / H07Z1-K: Conductor libre de halógenos, no propagador de llama, de baja emisión de humos tóxicos (LSZH). Obligatorio en recintos de reunión de personas según RIC N°10.
- THHN / THWN-2: Aislación termoplástica de PVC con cubierta de nylon, apto para lugares secos y húmedos hasta 90°C.
- XLE / RZ1-K: Aislación de polietileno reticulado (XLPE) de alta resistencia térmica y mecánica, ideal para alimentadores principales.
Criterios de Dimensionamiento
Para seleccionar la sección adecuada se deben aplicar los factores de corrección correspondientes a la temperatura ambiente y a la cantidad de conductores activos en la misma canalización:
| Sección Nominal (mm²) | Ampacidad Referencial (A) - 30°C | Ducto Recomendado (mm) | Uso Típico |
|---|---|---|---|
| 1.5 mm² | 15 A | 16 mm / 20 mm | Circuitos de Alumbrado |
| 2.5 mm² | 21 A | 20 mm | Circuitos de Enchufes Generales |
| 4.0 mm² | 28 A | 20 mm / 25 mm | Artefactos de mayor consumo (cocina, lavadora) |
| 6.0 mm² - 10 mm² | 36 A - 50 A | 25 mm / 32 mm | Subalimentadores y Alimentadores principales |
