⚙️ Motores de Inducción
Conexiones · Corriente Nominal · Métodos de Arranque · RIC N°07
Características de la Placa de Bornes

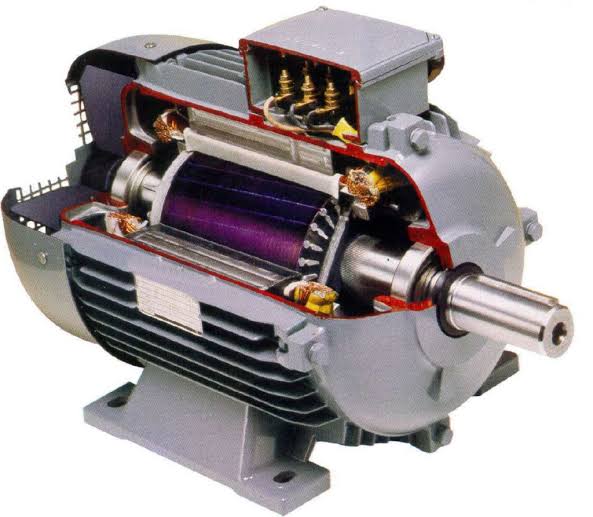

El motor asíncrono o de jaula de ardilla es el actuador más utilizado en la industria y el bombeo de agua. En su caja de conexiones cuenta habitualmente con 6 bornes identificados como U1, V1, W1 y U2, V2, W2 (o U, V, W, X, Y, Z).
Configuraciones en Bornera (380 V / 220 V):
- Conexión Estrella (Y): Los bornes finales (U2, V2, W2) se puentean entre sí. La alimentación se aplica a U1, V1, W1. Se utiliza para la tensión mayor de placa (ej. 380 V).
- Conexión Triángulo (Δ): Se puentean verticalmente (U1-W2, V1-U2, W1-V2). Se utiliza para la tensión menor de placa (ej. 220 V trifásico).
Métodos de Arranque Típicos
- Arranque Directo (DOL): Se conecta directamente a la red. Produce una corriente de partida pico de 6 a 8 veces la corriente nominal.
- Arranque Estrella - Triángulo (Y-Δ): Arranca en estrella reduciendo la corriente y el par a 1/3, y transcurrido unos segundos commuta a triángulo.
- Partidor Suave (Soft Starter): Mediante tiristores regula la rampa de tensión, evitando golpes de ariete mecánicos e impactos en la red.
- Variador de Frecuencia (VFD): Control total de velocidad, par y aceleración mediante modulación PWM manteniendo constante la relación V/Hz.
Cálculo de Parámetros de Motores
Puedes estimar la Intensidad nominal (In) y potencia eléctrica absorbida según HP/kW y factor de potencia en nuestra herramienta integrada:
